Разметка различных типов фундамента под дом

Если Вы решили построить жилище, баню, сарай или любую другую постройку, то обязательно столкнетесь с процессом возведения основания. Как правильно делать разметку фундамента, а также об особенностях процесса, этапах ее создания и нюансах вы узнаете из этой статьи.

Разметка фундамента

Одним из самых важных и ответственных моментов при строительстве зданий является разметка на местности. От нее зависит не только то, насколько будут ровными, взаимно перпендикулярными или параллельными стены, но и прочность, долговечность конструкции в целом.

После того как чертеж дома готов и все приготовления к будущей работе сделаны, можно приступать к разметке основания. Сделать план на бумаге куда проще, чем на земле, так как ландшафт, в отличие от бумаги, зачастую совсем неровный, да и линейкой с карандашом тут не отделаешься.

Наивысшую точность разметки нужно соблюдать при строительстве каркасных домов, потому что панели к ним производятся на заводе и обладают стандартными размерами. При ошибке в разметке, основание будет залито неверно, что приведет к невозможности установки на него каркасного сооружения.

Необходимые инструменты

Чтобы сделать точную разметку, Вам понадобятся:

  • рулетка, причем, лучше, если ее длина будет выше, чем размер самой длинной стены;
  • арматура или колышки для закрепления веревки;
  • молоток – необходим для вбивания колышков, если грунт слишком твердый;
  • длинная веревка или шнур;
  • прищепки, чтобы зажимать веревку;
  • уровень;
  • угол;
  • отвес;
  • лопата;
  • учебник по геометрии за 7 класс (учиться никогда не поздно).

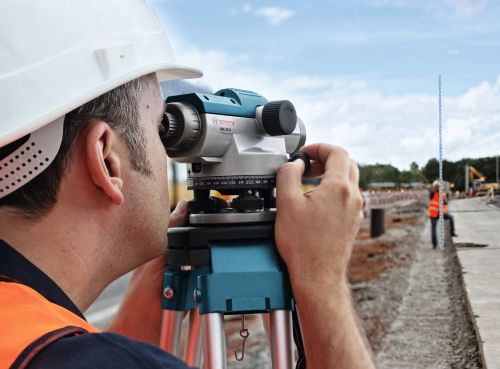

Нивелир

Если получится раздобыть нивелир, теодолит или лазерный уровень – это будет замечательно. Такой прибор значительно облегчит разметку, но им нужно уметь пользоваться.

Что нужно сделать перед разметкой

Перед тем как приступить к расчерчиванию основания на земле, сначала сделайте такие действия:

Выбираем участок под дом

  • определитесь (а лучше это сделать еще во время проектирования) с типом фундамента, так как разметка немного отличается в зависимости от вида основания;
  • выберете подходящий участок под сооружение (желательно, чтобы он был максимально ровным);
  • подготовьте место под разметку: уберите мусор, выкорчуйте все кусты, срежьте траву.

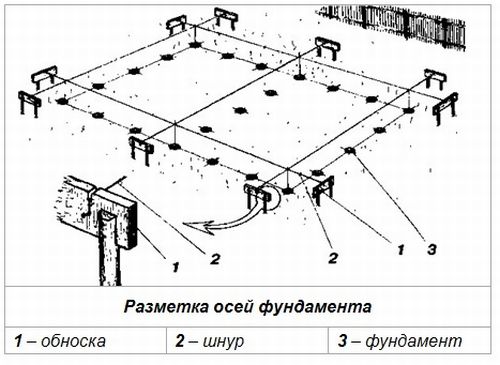

Разметка основания на местности

Самым сложным типом фундамента для разметки является ленточный. Все виды оснований делаются по одному принципу, отличаются лишь несколькими особенностями.
Привязка будущего дома к границам участка

Для начала нужно определиться с точкой отчета. Ориентиром положения дома может быть забор, другое строение или, вообще, сторона света.

Разметка первой стены

Когда с привязкой Вы определились, то нужно взять две крайние точки ближайшей к ориентиру стены (или не ближайшей, строгих требований по этому поводу нет, просто, в противном случае, будет большая вероятность ошибиться). Для них помечания нужно вбить два колыша.

Делаем разметку

Параллельность стен к ориентиру можно определить "на глаз", а можно воспользоваться приборами.

Расстояние между кольями измеряется рулеткой. Оно должно быть равно длине внешней стороны стены. После этого между колышками натягивается веревка.

Разметка перпендикулярной стены

Этот этап наиболее ответственный и трудоемкий, так как необходимо отложить угол в 90о на местности. Если допустить ошибку в этом случае, то это приведет к искривлению всей конструкции.

На самом деле, сделать стену под прямым углом, зная определенные хитрости, несложно. Для этого Вам необходимо:

  • открыть учебник геометрии за 7 класс и прочитать про теорему Пифагора – А2 + В2 = С2 (где А – это расстояние уже отмеченной стены, В – расстояние, которое необходимо отложить под углом 90о, С – гипотенуза или расстояние между крайними точками перпендикулярных стен);
  • по формуле высчитать значение гипотенузы;
  • отмерять расстояния "В" и "С", затем отрезать по ним веревки;
  • к свободному колышку прицепить оба конца веревок длиной "В" и "С";
  • второй конец веревки длиной "В" цепляем за ближний вбитый колышек, а веревки "С" – за дальний;
  • отходим до тех пор, пока обе веревки не натянутся – это и будет противоположный угол стены;
  • аналогично определяем местоположение последней точки;
  • между ними натягиваем веревку.

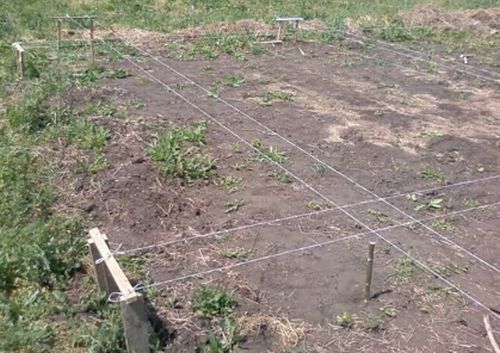

Делаем разметку стен

Таким способом Вы не только делаете разметку быстро и просто, но и сразу проверяете ее правильность.

Если есть нивелир, то, конечно, процесс разметки значительно упрощается, и ходить с веревками не придется.
Особенности разметки для разных типов фундамента

Существует три наиболее популярных вида основания:

  • монолитное;
  • ленточное;
  • свайное или столбчатое.

Каждый из типов имеет свои особенности разметки.

Монолитное основание

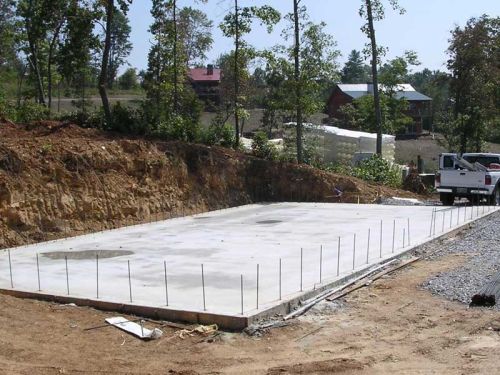

Монолитный фундамент

Разметка для этого вида фундамента делается наиболее просто. Достаточно сделать внешнюю разметку. После этого уже можно рыть котлован и заливать основание бетоном.

Столбчатый фундамент

Здесь дела обстоят немного сложнее, чем в предыдущем случае. Нужно обозначить не только периметр дома, но и места, куда будут устанавливаться опоры.

Причем столбы вкапываются не только по периметру дома, но внутри, поэтому нужно будет делать дополнительную разметку.

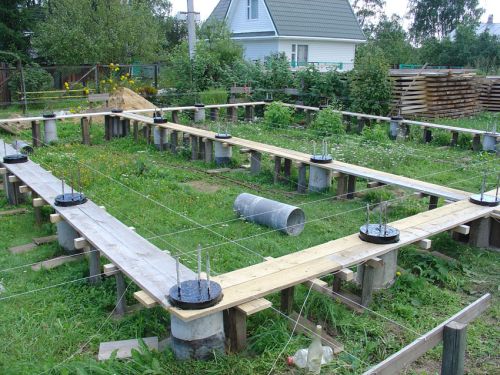

Столбчатый фундамент

После окончания всех обозначений, устанавливаются сваи и заливаются бетоном.

Разметка в этом случае чем-то напоминает ячеистую сетку.

Ленточный фундамент

Этот вид основания наиболее сложен в разметке. После того как внешний периметр основания обозначен, нужно произвести разметку траншей.

Разметка траншей

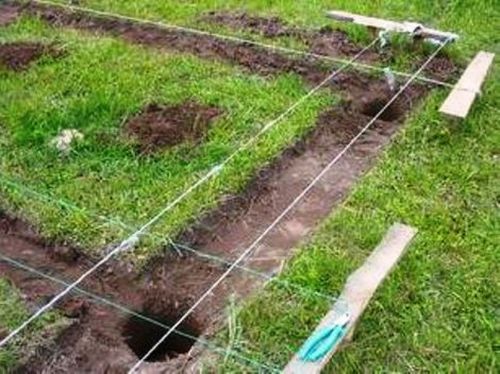

Разметка под ленточный фундамент

Так как диагонали у Вас уже натянуты, то сложности с разметкой внутренней стороны стены у Вас не возникнет. Отступайте от углов 70-80 сантиметров и вбивайте по 2 колышка для каждой стены. Проверяйте расстояние, чтобы оно соответствовало внутреннему периметру основания. Переходите к рытью котлована с последующим армированием и заливкой основания.

После возведения опалубки существует вероятность нарушения разметки. В таком случае Вам придется снова ее восстановить.

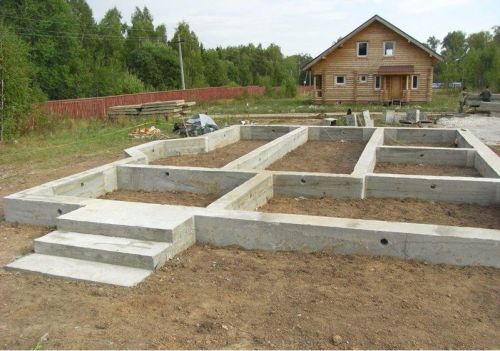

Ленточный фундамент

Нюансы при разметке
  • Котлован по размерам должен быть больше фундамента. Оптимальный отступ составляет 50 сантиметров.
  • Так как разметочные шнуры могут оборваться, лучше помечайте границы на самой земле, например, маленькими колышками, песком или другим материалом.
  • Не переусердствуйте с глубиной котлована, иначе это может повысить материальные затраты на фундамент.
  • В том случае, если строение имеет форму отличной от прямоугольной, выступающие части размечаются после того, как выполнена основная разметка.
Вертикальная разметка

В большинстве случаев она необходима тогда, когда выполняется монтаж конструкции сборного типа из блоков. Для осуществления разметки нужны 4 рейки-раскладки с делениями.

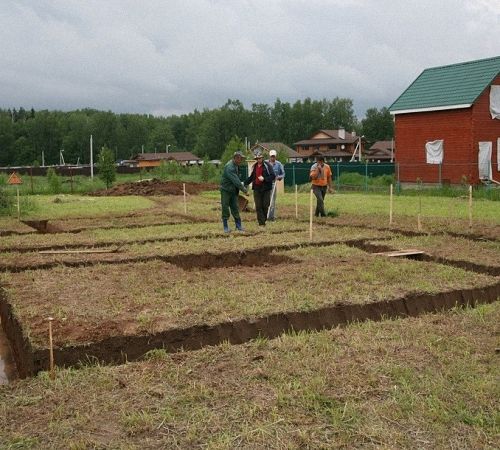

Вертикальная разметка

Процесс разметки:

  • рейки строго вертикально вбиваются по углам основания (контролируется отвесом) до нулевой отметки фундамента;
  • между рейками натягивается веревка;
  • внизу котлована также нужно натянуть веревку, чтобы точно уложить подушку;
  • затем можно переходить к монтажу.

Видео: Разметка фундамента на примере ленточного фундамента

Заключение

Разметка является важнейшим этапом строительства дома. От нее зависят многие качественные характеристики будущей постройки, поэтому относится к ней нужно крайне серьезно. Сам процесс разметки не особо сложный, нужно лишь иметь терпение и некоторые знания геометрии.

Если Вы все же не уверены, что сможете сделать разметку сами, то лучше доверьте это дело профессионалам.
