Разновидности и особенности перекрытий между этажами

Если Вы хотите построить себе небольшой коттедж или двухэтажный дом, то Вам придется столкнуться с проблемой выбора междуэтажного перекрытия. Прочитав эту статью, Вы узнаете о том, какие они бывают, а также о преимуществах, недостатках и особенностях каждого вида перекрытий.

Межэтажные перекрытия

Межэтажные перекрытия – это крайне важная часть дома, они должны не только выдерживать существенные нагрузки, но и отличаться достаточной шумоизоляцией. Согласитесь, неприятно, когда на первом этаже будет слышен каждый шаг, который делается на втором этаже. Также междуэтажные перекрытия добавляют крепости всей конструкции и забирают на себя часть нагрузок на деформацию.

Все перекрытия делятся на межэтажные, чердачные, подвальные и цокольные.

Каким требованиям должны отвечать перекрытия между этажами?

Основные требования:

  • Высокая прочность конструкции, то есть обладание несущей способностью. Этот параметр должен быть рассчитан еще во время проектирования.
  • Значительная жесткость перекрытия. Прогибы и сподвижки, даже минимальные, могут привести к разрушению всего дома. Допустимая величина прогиба для межэтажных перекрытий не должна превышать 1 к 250, а для чердачных – 1/200.
  • Перекрытие должно быть максимально легким, тонким. Оно не должно создавать чрезмерной нагрузки на стены.
  • Междуэтажное перекрытие должно стать барьером для огня, то есть обладать высокой огнестойкостью. Эта характеристика регулируется нормами противопожарной безопасности.
  • Высокие теплоизоляционные свойства. Не всегда перекрытия разделяют жилые комнаты, но могут отгораживать помещения, где существует значительная разница температуры.
  • Хорошая звукоизоляция. Этот параметр крайне важный, и нужно не забывать, что в этом параметре нуждаются не только стены здания, но и междуэтажные перекрытия.

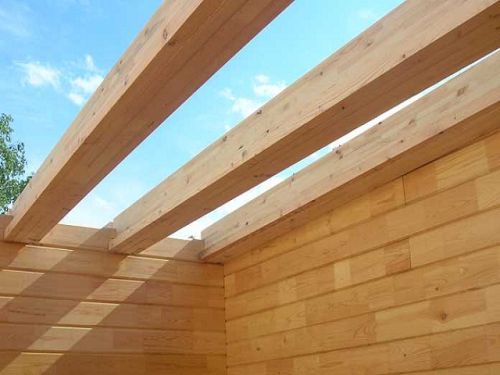

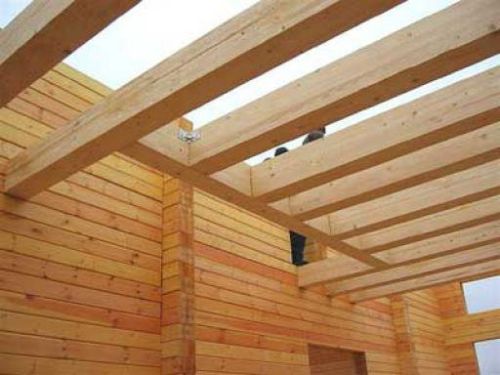

Межэтажные перекрытия в деревянном доме

Все требования являются обязательными, и подходят для любого вида перекрытий. Иногда к межэтажным перекрытиям предъявляют дополнительные требования, например, водонепроницаемость, или газонепроницаемость, или особый внешний вид.

Виды междуэтажных перекрытий

По конструкции перекрытия делятся на:

  • балочные – они состоят из несущих балок и заполнителя;
  • безбалочные – изготавливаются из однородных элементов, например, панелей или плит;

Балочные перекрытия

Последние могут быть:

  • из деревянных балок;
  • с металлическими балками;
  • с железобетонными балками.

Балочные перекрытия

В этом виде перекрытий основой являются балки, размещаемые равноудалено друг от друга. После установки балок, между ними закладываются элементы заполнения, которые играют роль ограждения.

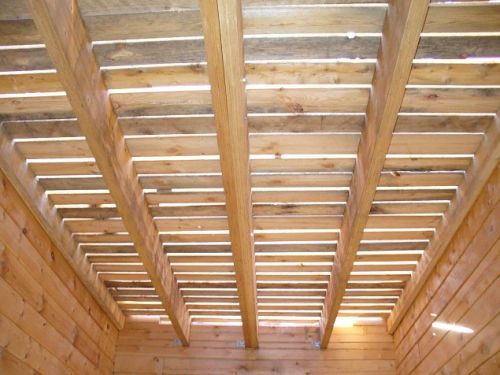

Межэтажные перекрытия, изготовленные из деревянных балок

Этот вид перекрытий наиболее распространен в частном домостроении, в частности, при сооружении деревянных, каркасных и даже кирпичных зданий.

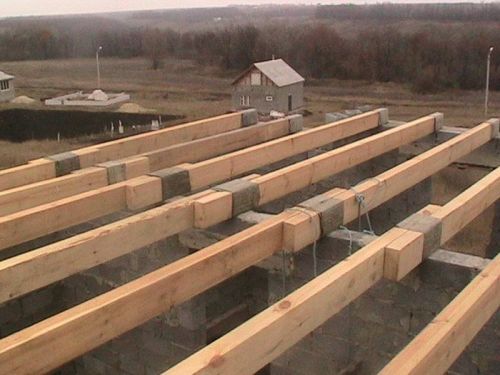

Межэтажные перекрытия из деревянных балок

Применение:

  • деревянные балки используются в качестве междуэтажного перекрытия, если ширина пролета не более пяти метров;
  • в качестве чердачного перекрытия, если чердак не является жилым и пролет составляет менее шести метров.
Большинство балок изготавливается из сосны или лиственницы. На их верхней части выполняется настил, который может применяться в качестве чернового пола.

Достоинства перекрытий из деревянных балок:

  • быстрота монтажа – для возведения такой конструкции не нужно специальных приспособлений;
  • малый вес – такое перекрытие не создаст существенной нагрузки на стены дома;
  • экологичность – дерево не несет в себе каких-либо вредных веществ.

Межэтажные перекрытия из деревянных балок

Недостатки:

  • слабая сопротивляемость огню – даже при хорошей обработке, дерево все равно загорится;
  • существует шанс загнивания балок или поражения их короедом;
  • такое перекрытие не сможет выдержать значительные нагрузки.
Перекрытия балочного типа состоят из балок, пола, наката и утеплителя.

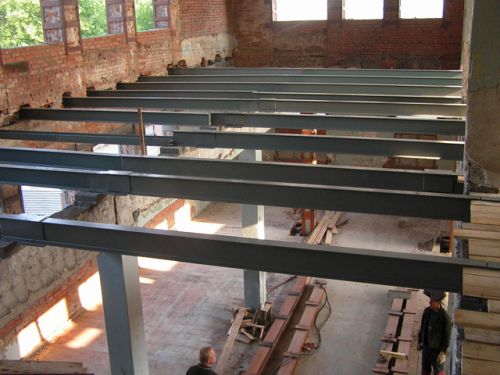

Междуэтажные перекрытия, выполненные по металлическим балкам

Если их сравнивать с предыдущим типом, то они более надежные, долговечные и существенно тоньше деревянных. Правда, перекрытия этого вида строят не так часто. В качестве заполнителя используются легкобетонные вставки, деревянные накаты или щиты, либо же плиты из железобетона.

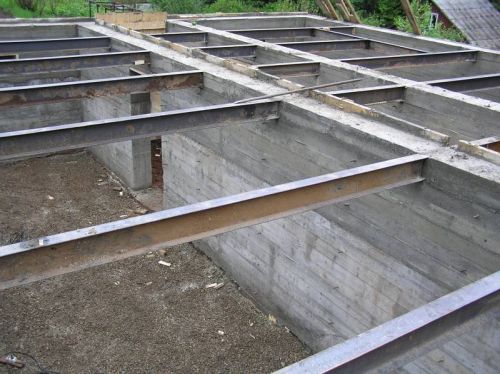

Межэтажные перекрытия из металлических балок

В качестве несущего элемента этого перекрытия используют двутавр, прокатный профиль, уголок или швеллер.

Преимущества перекрытий по металлическим балкам:

  • есть возможность перекрыть большой пролет (от 6 метров);
  • металлические балки не горят, не гниют, никакой жук им не страшен;
  • они очень долговечны.

Межэтажные перекрытия из металлических балок

Отрицательные стороны:

  • от влаги металл ржавеет;
  • металлические балки имеют низкие показатели звуко- и теплоизоляции;
  • огромный вес такого перекрытия – один квадратный метр может весить более 400 килограммов.
Чтобы металлические балки "звенели" не так сильно, их концы можно обернуть войлоком.

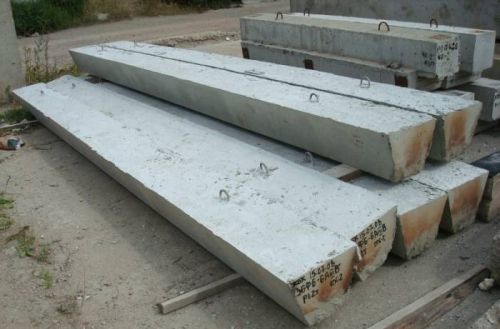

Перекрытия между этажами из железобетонных балок

Такие перекрытия возводят в том случае, если пролет составляет от 3 до 8 метров. Руками их не поднять, поэтому обязательно нужно использовать кран. Вес одной балки может достигать 400 килограммов.

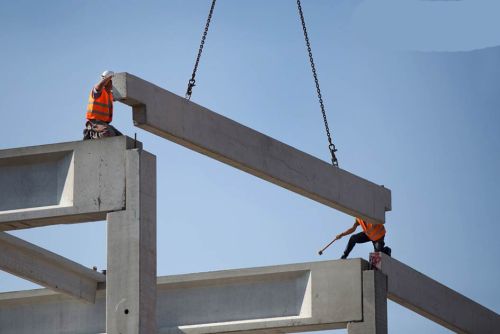

Железобетонные балки

Достоинства перекрытий этого вида:

  • можно перекрывать большие расстояния по сравнению с деревянными;
  • они имеют более высокие параметры тепло- и шумоизоляции, чем перекрытия по металлическим балкам.

Межэтажные перекрытия из железо-бетонных балок

Недостатки:

  • огромный вес и невозможность установки вручную, только с применением спецтехники.
Безбалочные междуэтажные перекрытия

Такие перекрытия лишены так называемого каркаса и создаются с помощью однородных элементов. Последние укладываются вплотную один к другому. В качестве элементов применяются плиты или панели. Они представляют собой монолитную плиту, которая является одновременно несущей и ограждающей конструкцией.

Виды безбалочных перекрытий:

  • сборные;
  • монолитные;
  • сборно-монолитные.

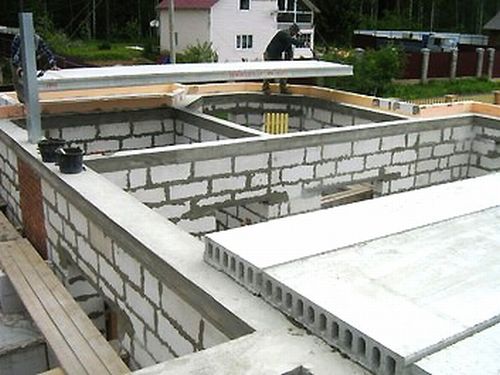

Перекрытия сборного типа

Этот вид перекрытий наибольшую популярность приобрел при возведении кирпичных сооружений. Для строительства перекрытия этого типа применяют два вида панелей:

  • сплошные – изготавливаются из легких бетонов;
  • многопустотные – в них проделываются отверстия, которые выступают как "ребра жесткости".

Перекрытия сборного типа

Положительные качества сборных перекрытий:

  • они более долговечны, чем деревянные, а также не подвержены гниению, коррозии, не боятся различных бактерий;
  • отличная прочность – они способны выдерживать значительную нагрузку, вплоть до 200 кг/м2.

Отрицательные стороны:

  • так как они имеют значительный вес, при их монтаже не обойтись без спецтехники;
  • плиты изготавливаются обычно только со стандартными размерами, поэтому могут не подойти.

Перекрытия сборного типа

Построить перекрытие такого типа – довольно дорогое удовольствие, но вы заплатите за качество и долговечность.

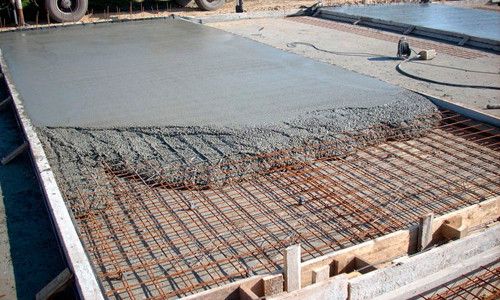

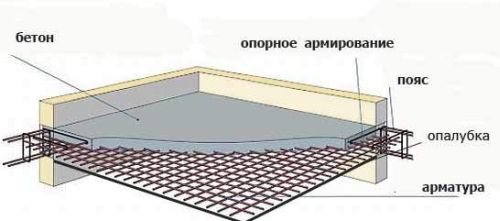

Железобетонное монолитное перекрытие

В отличие от предыдущего типа, они могут быть любой формы и размеров. Монолитное междуэтажное перекрытие – это цельная плита, имеющая толщину от 8 до 12 сантиметров, изготовленная из бетона М200. Вес одного квадратного метра такой конструкции может достигать 500 килограммов.

Железобетонное монолитное перекрытие

Преимущества монолитных перекрытий:

  • высокое качество поверхности;
  • не нужно проводить дополнительные погрузочно-разгрузочные работы;
  • нет необходимости заделывать швы;
  • возможность заказать такое перекрытие, какое вы только можете нафантазировать.

Железобетонное монолитное перекрытие

Недостатки:

  • обязательное нужно устанавливать деревянную опалубку;
  • очень тяжелые, поэтому возрастает нагрузка на стены;
  • довольно высокая цена.

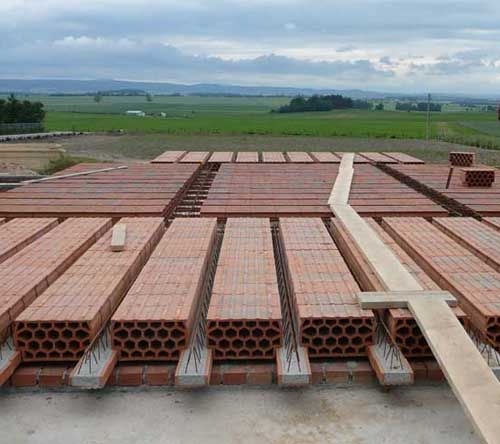

Сборно-монолитные перекрытия между этажей

Этот тип относится к современным разработкам. В нем межбалочное пространство заполняют пустотелыми блоками, а потом всю конструкцию заливают бетоном.

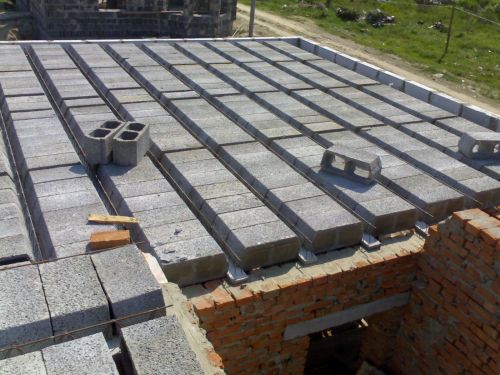

Пустотелые блоки

К положительным сторонам сборно-монолитных перекрытий относятся:

  • меньший вес, чем у железобетонных, поэтому можно обойтись без спецтехники;
  • хорошие теплоизолирующие характеристики;
  • возможность создания перекрытий сложной формы.

Сборно-монолитные перекрытия

Отрицательные моменты:

  • нецелесообразность применения в малоэтажном строительстве, так как процесс возведения такой конструкции довольно трудоемкий.

Видео: Звукоизоляция перекрытий на примере деревянного дома

Итог

Выбор перекрытия наибольшим образом зависит от размеров пролетов и материала, из которого строится дом. Для легких деревянных и каркасных строений подойдут деревянные балочные перекрытия, а для тяжелых кирпичных лучше использовать перекрытия из металлических балок или железобетонные. В любом случае на этом не стоит экономить и во время проектирования лучше посоветоваться со специалистом по поводу выбора перекрытия.
