Двухтрубная схема отопления частного дома

Двухтрубная система отопления отличается от однотрубной не только принципом действия, но и своей комплектацией. Однако, несмотря на ее "громоздкость", именно двухтрубная система отопления является наиболее востребованной многими владельцами частных домов.

Двухтрубная система отопления частного дома

К наступлению холодов владельцы частных домов готовятся заранее, стараясь предусмотреть все возможные проблемы с обогревом. Если рассматривать частный дом в два этажа, то лучшим выбором для отопления помещений станет система отопления с двумя трубами.

Описание и принцип работы

Двухтрубная система отопления имеет отличия от однотрубной не только в конструктивном плане, но и в своей работе. Если вкратце, то она состоит из двух труб (откуда и название системы), одна из которых является подающей (прямой), а другая - обратной (обраткой). По прямому трубопроводу горячий теплоноситель поступает в приборы из котла, а по обратному поступает в обратном направлении в котел уже остывшим.

Принцип работы системы отопления с двумя трубами заключается в следующем:

Принцип работы системы отопления с двумя трубами

а) в котле нагревается теплоноситель (самым распространенным вариантом является обычная водопроводная вода), который поступает по подающему трубопроводу и распределяется ("растекается") в отопительные приборы (конвекторы, радиаторы);

б) отдав тепло помещению, остывший теплоноситель поступает назад в котел, где дополнительно смешивается с подпиткой из сетевого водопровода и перегревается до требуемой температуры;

в) перегретая вода снова поступает в нагревательные приборы, отдает свое тепло и возвращается уже остывшей назад в котел. Цикл замкнулся.

Важно: если система обогрева частного дома с этажностью более двух этажей предусмотрена с нижней разводкой, то дополнительно необходимо установить перед раздачей по стоякам циркуляционный насос.

Циркулярный насос предназначен для принудительного перемещения теплоносителя по трубам и стоякам - в этом случае схема называется "системой отопления с принудительной циркуляцией теплоносителя". Если же дом имеет всего один этаж и не имеет подвала, то естественной циркуляции теплоносителя по системе трубопроводов будет достаточно - само количество воды будет создавать такой напор, при котором перемещение ее по трубам будет не затруднено.

Примечание: у двухтрубной системы отопления возврат остывшего теплоносителя в котел для последующего подогрева осуществляется сразу от нагревательного прибора.

Другими словами, каждый отопительный прибор (конвектор или радиатор) оснащен двумя подводками - прямой и обратной, и перемычками, позволяющими регулировать уровень подачи/сброса теплоносителя.

Принципиальная схема двухтрубной системы отопления частного дома в два этажа показана на рис.1.

Двухтрубная система отопления двухэтажного частного дома

Рис.1: Двухтрубная система отопления двухэтажного частного дома

  • 1,1а – направление обратного хода теплоносителя
  • 2, 2а – перекрывающие вентили на "горячей воде"
  • 2а* (вентиль после расширительного бака) - дренажный вентиль для слива воды
  • 3,3а - перекрывающие вентили на "обратной воде"
  • 4 – расширительный бак (в данном случае он расположен ниже котла)
  • 5 – циркнасос на "обратке"
  • 6 – обратный клапан (служит для запора воды на "обратке")
  • 7 – КИП (манометр, термометр, воздушный клапан)
  • 8 – нагревательный прибор
  • 9, 10 – вентили запорные (предназначены для перекрытия подачи теплоносителя в нагревательный прибор)
  • 11, 12 – вентили-"воздушники" и дренажные (предназначены для выпуска "лишнего" воздуха и остатков воды из нагревательных приборов соответственно)

Видео: Однотрубная и двухтрубная схема отопления

Способы монтажа

В отличие от однотрубной система отопления с двумя трубами может монтироваться несколькими различными вариантами, выбор которых будет зависеть от следующих факторов:

  • схема разводки – лучевая или коллекторная;
  • тип разводки – нижняя или верхняя
  • количество стояков

Рассмотрим их подробнее.

Схема разводки труб – подающей и обратной – может быть выполнена в виде расходящихся лучей от отопительного котла, отсюда и ее название: лучевая. Как правило, лучевую разводку труб выполняют в горизонтальной плоскости, т.е. по полу.

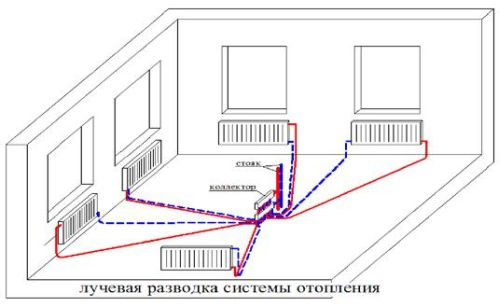

Лучевая разводка системы отопления

  • Плюсы: экономия тоннажа труб и времени на монтаж, несколько сниженное количество теплопотерь за счет уменьшения протяженности трубопроводов.
  • Минусы: необходимость прокладки труб в конструкции пола в соответствующих штробах с утеплением – иначе будет нарушена эстетичность интерьера. Попросту говоря, при ходьбе жильцы будут спотыкаться о трубы, "разбросанные" по полу.

Кроме лучевой, разводка трубопроводов может производиться по коллекторной схеме – т.е., от коллектора. Для этого варианта монтажа понадобится коллектор (прямой участок трубы большего диаметра, чем у прямой и обратной линии отопления), который придется располагать в отдельно стоящем помещении. Другими словами, для коллекторной разводки труб потребуется отдельное помещение под тепловой пункт, в котором можно расположить коллектор с врезками и автоматикой и сам котел.

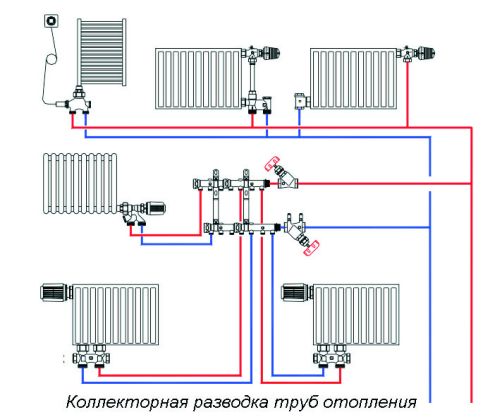

Коллекторная разводка системы отопления

  • Плюсы: эффективность больше, чем у лучевой схемы, т.к. коллектор позволяет использовать большие диаметры трубопроводов (его можно поместить над полом, прикрепить к стенам, не выделяя отдельного помещения) по сравнению с лучевой разводкой, большее количество вмещаемого расхода и, соответственно, больший коэффициент теплоотдачи.
  • Минусы: более затратное обустройство всей системы и ее громоздкость.

Тип разводки трубопроводов тоже будет оказывать значительное влияние на планировку дома в целом. К примеру, если владелец земельного участка нацелен на продолжительное строительство своего жилья, основательно продумывая при этом и конструкцию дома, и количество этажей, и планировку комнат, то предпочтительнее будет подобрать систему отопления с нижней разводкой трубопроводов.

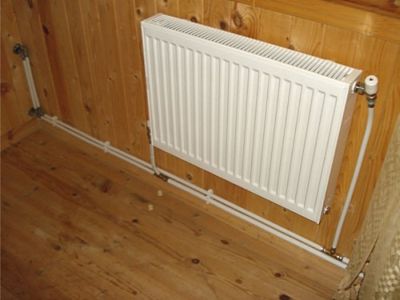

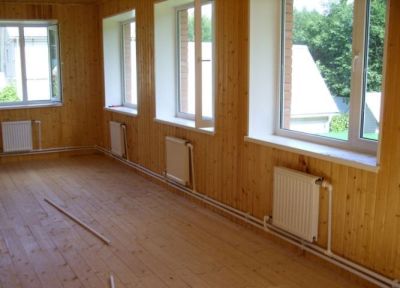

Двухтрубная нижняя разводка

  • Плюсы: возможность "ступенчатой" передачи теплоносителя по помещениям (так, сначала поступление перегретой воды осуществляется в приборы нижних этажей, затем – в приборы верхних этажей), при этом в помещения недостроенного этажа отопление подаваться не будет.
  • Минусы: необходимость установки циркуляционного насоса для увеличения напора – системы отопления с нижней разводкой могут быть с естественной циркуляцией теплоносителя максимум для двух этажей (при условии, что помещения будут небольших площадей, а трубы иметь маленький диаметр). Для построек с этажностью выше двух естественная циркуляция "работать" не будет.

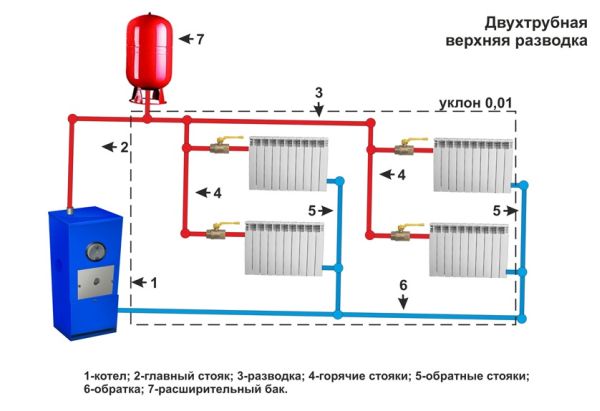

Двухтрубная верхняя разводка

Не последнюю роль в схеме отопления играет количество стояков, необходимых для нормальной работы системы. А их численность будет зависеть от общей площади отапливаемого дома, количества этажей, помещений на каждом этаже и численности нагревательных приборов. Как правило, на один стояк каждого этажа может "навешиваться" до двух приборов (радиаторов или конвекторов).

Плюсы и минусы

Если говорить о достоинствах такой системы отопления, то можно обобщить их все, указав следующие:

Двухтрубная система отопления

  • равномерное распределение теплоносителя по всем помещениям;
  • возможность использования отопительной системы на одном этаже;
  • возможность прокладки трубопроводов в подвале (если таковой имеется) - непосредственно под потолком техподполья;
  • возможность установки запорной арматуры также в подвальном помещении - при этом экономится полезная площадь и пространство жилых комнат;
  • снижение теплопотерь.

А вот к минусам владельцы частных домов относят такие:

Двухтрубная система отопления

  • больший расход материалов и комплектующих - как минимум, в два раза больше тоннаж прокладываемых труб, фасонных частей и проч.;
  • невозможность использования такой схемы отопления без циркуляционного насоса для частных домов с двумя этажами и выше;
  • невысокое давление теплоносителя на участках прямого трубопровода - в связи с этим в трубах может образоваться воздушный запор, или воздушная "пробка". Чтобы этого избежать, на подводящих трубопроводах необходимо установить "воздушнички" для стравливания/выпуска воздуха;
  • более высокая стоимость системы по сравнению с однотрубной схемой.

Видео: Однотрубная и двухтрубная схема отопления - какую выбрать?

Несмотря на всю свою "громоздкость", двухтрубные системы отопления станут отличным решением в местностях, имеющих проблемы с электро- и газоснабжением, поскольку котлы могут работать на газообразном (природный газ), жидком (мазут) или твердом (уголь, дрова) топливе.
