Что такое ростверк, его виды и особенности?

Если Вы столкнулись с таким действием, как возведение свайного фундамента, то обязательно Вам встретится слово "ростверк". Прочитайте эту статью и Вы узнаете о том, что это такое и для чего он нужен, какие виды ростверков бывают, его особенностях, конструкции и применении.

Ростверк

Ростверк – это часть конструкции столбчатого (свайного) фундамента. Он представляет собой горизонтально расположенный элемент основания, который принимает и передает нагрузку от самого строения на столбы. Также ростверк выполняет функцию равномерного распределения нагрузки по всему периметру основания.

Какими преимуществами обладает основание с ростверком

Фундамент с ростверком имеет следующие достоинства:

  • если грунтовые воды залегают довольно высоко, то при возведении такой конструкции не нужно делать дополнительные отводы, так как основание, можно сказать, находиться в воздухе;
  • нет необходимости в рытье огромных котлованов под фундамент;
  • ростверк со сваями может стать основанием для здания из какого угодно материала;
  • возможность возведения фундамента даже в сложных местах;
  • экономия времени, денег и сил на строительство основания.

Ростверк

Конечно, фундамент с ростверком не подойдет для многоэтажных построек, но он может быть идеальным вариантом для загородного дома, коттеджа или постоянного небольшого жилища.

Виды ростверков

Ростверки могут различаться как по конструкции, так и своему расположению и материалу, из которого они изготовлены.

По исполнению они бывают:

  • монолитные;
  • сборные;
  • монолитно-сборные.

По положению ростверки делятся на:

  • высокие;
  • повышенные;
  • заглубленные.

По материалу изготовления они могут быть:

  • деревянными;
  • металлическими;
  • бетонными;
  • железобетонными.
Выбор вида ростверка зависит от ландшафта, климата, веса здания и требований к основанию.

Разделение ростверков в зависимости от их конструкции

Это разделение актуально для бетонных, металлических и железобетонных конструкций. Деревянный ростверк бывает лишь один по своему исполнению – сборный.

Монолитно-литой

Такой тип ростверка является цельной конструкцией:

  • из бетона, который заливается непосредственно во время строительства;
  • из железобетона;
  • из металлических балок, свариваемых во время возведения основания.

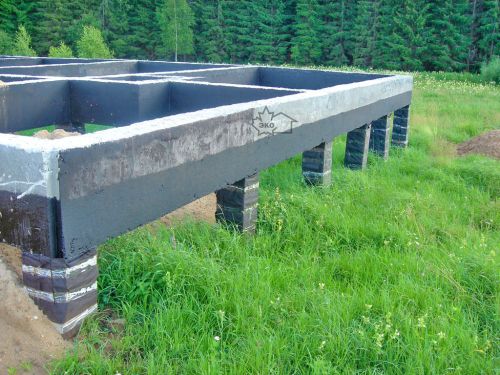

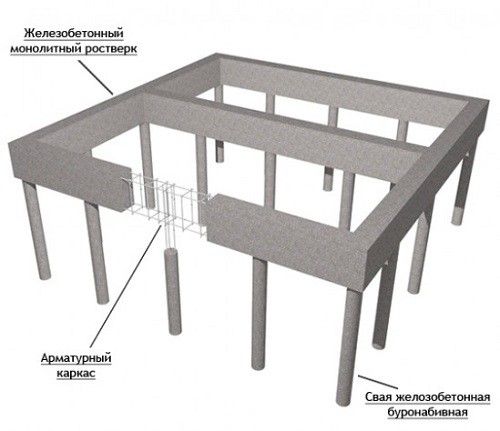

Монолитно-литой ростверк

Монолитный ростверк – это конструкция замкнутого периметра или выполненная из монолитной плиты.

При таком типе плиту делают высокой, а лента может быть любой. Эта конструкция отличается хорошей прочностью и идеально подходит для возведения малоэтажных зданий.

Процесс возведения монолитного ростверка трудоемкий и дорогой, но качественные характеристики у такой конструкции будут выше, чем у других типов ростверков, также она отличается повышенной долговечностью.

Сборный

Ростверк этого типа может быть выполнен из металла или дерева. В первом случае элементами конструкции являются швеллеры или двутавры, которые во время возведения фундамента свариваются между собой.

Сборной тип имеет несколько существенных недостатков, а именно:

  • сложность монтажа – элементы конструкции довольно тяжелые, поэтому уложить их непросто;
  • невысокая прочность в отдельных местах ростверка, например, на стыках и поврежденных от коррозии местах (в том случае, если применяются металлические балки);
  • недолговечность – металл может поржаветь, дерево сгнить.

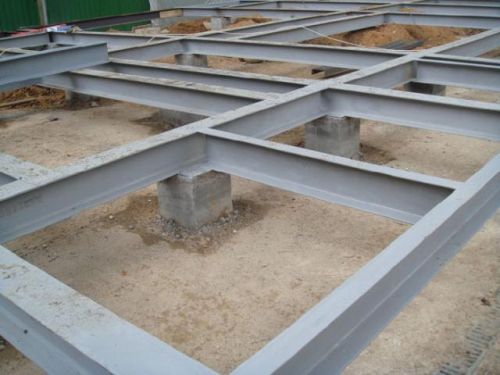

Сборный ростверк

Сборный ростверк применяют для возведения дачных домов, беседок, веранд и в других местах, где срок службы постройки не превышает 20 лет.

Ростверки сборного типа укладываются просто так на оголовки свай, они не требуют замоноличивания.

Монолитно-сборный

Это такая своеобразная смесь между двумя предыдущими видами. Такие ростверки наибольшую популярность обрели в промышленном строительстве, например, при возведении многоэтажных построек.

Монолитно-сборной ростверк представляет собой сборную конструкцию, состоящую из заранее изготовленных деталей, которые связываются между собой шпоночными соединениями.

Во время строительства основания элементы укладываются, затем соединяются между собой и вся конструкция омоноличивается.

Монолитно-сборный ростверк

Этот тип довольно дорогостоящий, он требует наличие спецтехники, а также соблюдение точности во время возведения ростверка. Поэтому монолитно-сборные конструкции непопулярны в частном строительстве.

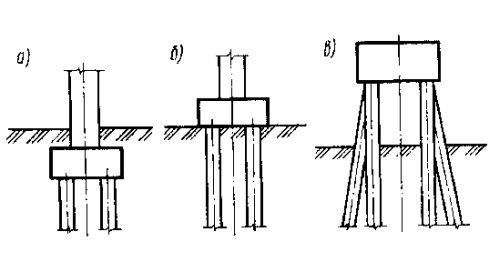

Виды ростверков в зависимости от положения ленты
  • а) Заглубленный
  • б) Повышенный
  • в) Высокий

Виды ростверков

Определяющими факторами в выборе ростверка по положению являются климат и ландшафт.

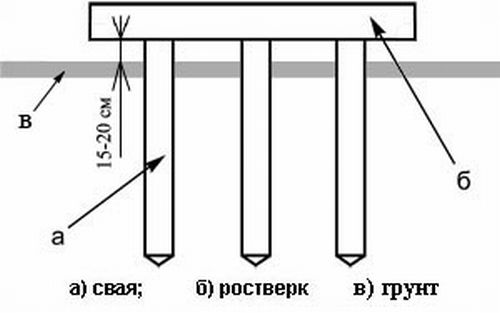

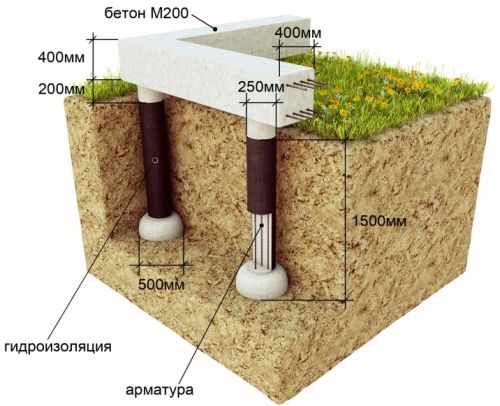

Высокий

Этот ростверк поднимается выше 15 сантиметров над землей и считается самым рациональным. Благодаря такой конструкции грунт при морозах, когда поднимается вдоль свай, не сможет давить на ленту (в противном случае грунт может вырвать сваи или оторвать ростверк от них).

В средней полосе "голый" высокий ростверк возводить нельзя, так как пустое пространство между землей и основанием является незагерметизированным. В результате пол получается неутепленным, дом продувается, что повышает затраты на обогрев и дополнительное утепление. Иногда из положения можно выйти путем создания специальных щитов, которые нужно будет опускать на зиму, тем самым герметизируя пространство под жилищем.

Высокий ростверк

В тех местах, где царит субтропический климат, а также при возведении деревянных домов, просвет между грунтом и нижней частью дома пойдет на пользу. Продуваемость уменьшает уровень влажности в жилище и летом поспособствует лучшему охлаждению помещений.

Этот тип ростверков наиболее популярен в Китае и Японии, так как наиболее подходит под их климатические условия.
Повышенный

Повышенным считает ростверк, у которого подошва находится на одном уровне с землей. Он как-будто висит над воздушной подушкой. Особенностью его конструкции является то, что из-под опалубки выбирается десять сантиметров грунта. Такое исполнение позволяет снизить продуваемость и создает неподвижную воздушную подушку.

Повышенный ростверк

При строительстве повышенного ростверка пространство под ним обязательно нужно защитить от просыпания земли в воздушную подушку. Это можно сделать с помощью шифера, пластика или швертами. В противном случае через некоторое время ростверк будет лежать на земле, и в зимнее время подпученый грунт может его оторвать от свай.

Шверты нельзя закреплять на самом ростверке. У них должно быть отдельное крепление. Это нужно для того, чтобы поднимающийся грунт от морозов воздействовал только на них, а не на всю конструкцию.
Заглубленный

Парадокс этого способа состоит в том, что он совсем нерационален, но в то же время крайне популярен.

Основание этого типа создается следующим образом:

  • выкапывается по периметру дома траншея;
  • сваи загоняются в нее так, чтобы торчали одни оголовки;

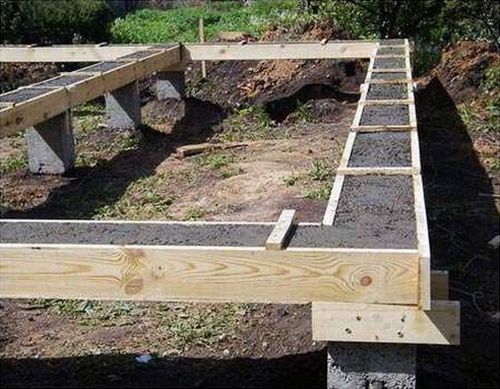

  • после этого возводится опалубка, своеобразный желоб, причем его дно будет расположено ниже уровня земли (неплохо положить желоб на деревянные бруски, чтобы создать воздушную подушку между землей и ростверком).
  • затем заливается бетоном ростверк.

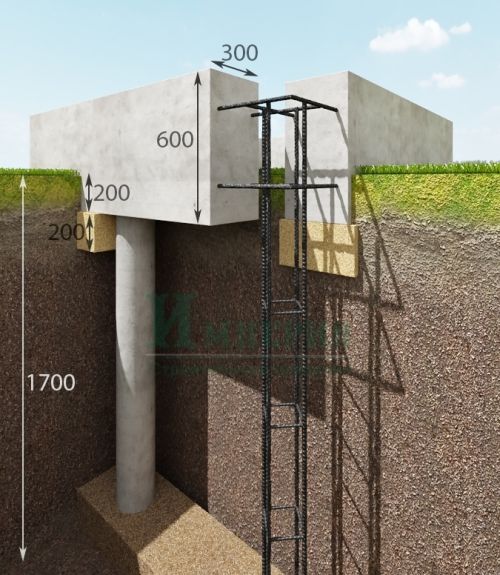

Заглубленный ростверк

Пространство под ростверком получается почти непродуваемым, но, для дополнительной изоляции можно установить шверты.

Типы ростверков в зависимости от материала

Ростверк может быть изготовлен из разных материалов.

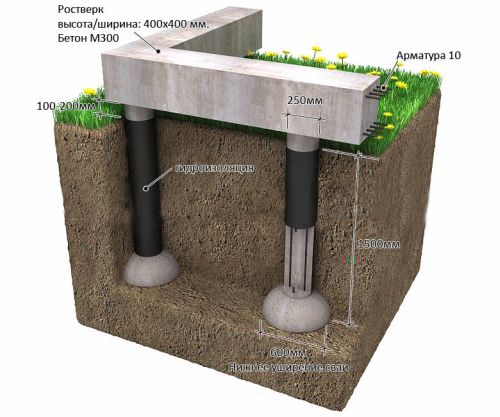

Железобетонный

Имеет высокую прочность и несущую способность. Он работает стабильно, очень надежен, жесткий и долговечный. Железобетонный ростверк является наиболее распространенным. В его составе присутствует арматура, которая значительно увеличивает прочность конструкции и забирает на себя часть нагрузок.

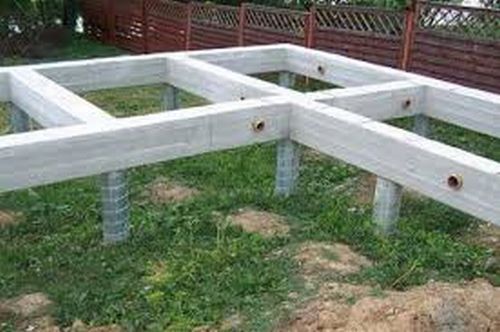

Железобетонный ростверк

Армирование может выполняться разными способами: как закладкой отдельных прутьев арматуры, так и созданием полноценного каркаса.

Бетонный

Бетонный ростверк

Изготовление ростверка этого типа идентично железобетонному, лишь не производится армирование. Так как вся нагрузка ложится на бетон, такой фундамент менее прочный и надежный, чем предыдущий вид, и подходить лишь для одноэтажных построек.

Металлический

Ростверк этого вида изготавливается из профильного проката. Основными элементами конструкции являются двутавры или швеллеры.

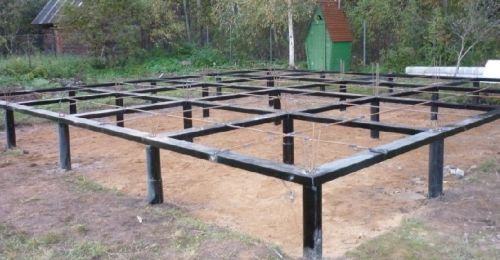

Металлический ростверк

Металлический ростверк прочный, жесткий, но не слишком долговечный. Зачастую его используют для возведения одноэтажных домов.

Деревянный

Ростверк из дерева применяют лишь при возведении деревянных строений.

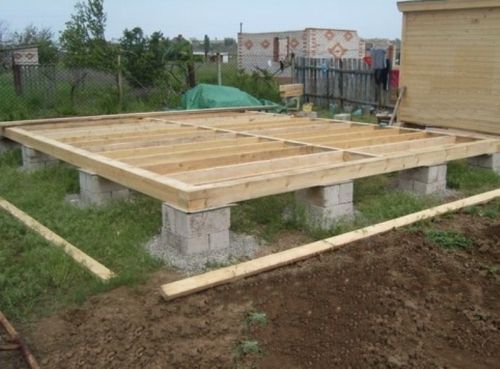

Деревянный ростверк

Брус укладывается на сваи через гидроизолированную прокладку. В качестве гидроизоляции используют рубероид, реже толь. Балки перед монтажом обрабатываются антисептиками и специальными составами, чтобы не гнили и их не поедали различные паразиты. Крепится брус между собой кронштейнами и болтами.

Этот ростверк может выдержать деревянный дом из нескольких этажей.

Видео: Свайно-ростверковый фундамент - детальная характеристика

Вывод

Ростверк – это не сам фундамент, он лишь соединяет сваи и равномерно распределяет нагрузку между ними. Причем ростверк никогда не должен опираться на грунт, иначе зимой это может привести к повреждению конструкции. Тем самым срок службы дома значительно сократится.

Основания с ростверком не применяют в многоэтажном строительстве, лишь для построек с одним-тремя этажами.
