Как сделать армирование ленточного фундамента?

При строительстве дома Вам обязательно придется столкнуться с процессом возведения фундамента. Важно, чтобы основание было прочным и долговечным. Прочитав эту статью, Вы сможете понять, как правильно делается армирование фундамента, рассчитывается арматура, а также узнаете об особенностях и нюансах монтажа.

Так как огромную роль в долговечности здания играет его основание, к фундаменту предъявляют наиболее строгие требования: прочность, способность выдерживать высокие механические нагрузки на изгиб, долговечность и так далее.

Чтобы добиться высокой прочности основания и равномерного распределения нагрузки по нему, фундамент армируют.

Что это дает:

В любом здании со временем появляется осадка. Под давлением дома грунт уплотняется, и чем оно больше, тем сильнее проседает почва. Когда это происходит равномерно по всей площади дома, то основание никаких деформаций не испытывает, но такое бывает очень редко. Поэтому, чтобы сделать осадку равномерной, делают армирование фундамента.

Арматура играет роль скелета, тем самым, делая фундамент одной цельной конструкцией и укрепляя его. Бетон в таком случае практически не разрушается и основание способно выдержать намного больший вес, чем без его армировки.

Возрастает долговечность основания и дома в целом. Так как благодаря армировки снижается показатель деформации самого фундамента, тем самым и сводится на нет деформация стен дома.

Возможность возводить строения даже на песчаных и сложных грунтах.

Немаловажным преимуществом армированного фундамента является то, что сделать это не так сложно и под силу даже непрофессионалу.

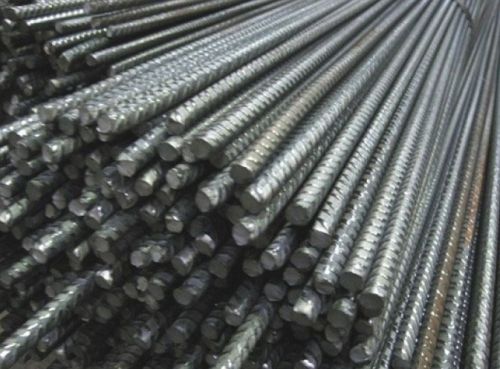

Выбор арматуры

Выбор армирующего материала крайне ответственный момент, так как от этого будет зависеть прочность, надежность и долговечность будущего основания.

При покупке арматуры первым делом обращайте внимание на следующие обозначения:

арматура "С" – свариваемая;
арматура "К" – стойка к коррозии.

В том случае, когда ни одного из индексов нет, материал для фундамента не подойдет.

Для армирования ленточного фундамента применяется только стержневая арматура.

Требования к арматуре ленточного фундамента

Так как предсказать осадку невозможно, нужно брать арматуру с запасом прочности. Рекомендуемые параметры:

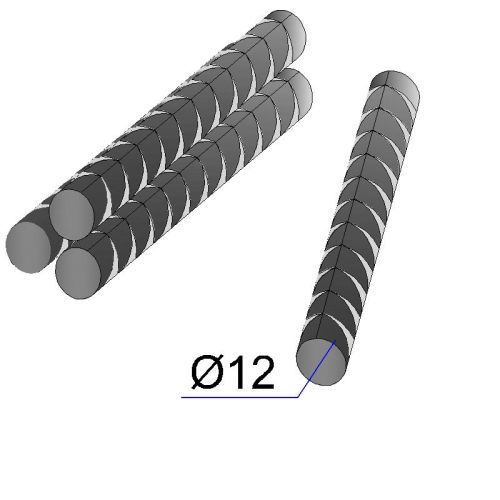

горизонтальные рабочие стержни в диаметре должны быть более 12 миллиметров (в некоторых случаях можно применять сечение 24 миллиметра);

диаметр вертикальных прутьев должен составлять 5-12 миллиметров (здесь большое сечение не нужно, так как нагрузка на вертикальные стержни ниже, чем на горизонтальные);

как продольные прутья применяется арматура класса AIII круглого профиля;

вспомогательные стержни нужны лишь тогда, если высота основания превышает 15 сантиметров, тогда применяются гладкие прутья AI сечением 6-8 миллиметров.

Основные конструктивные требования:

продольные рабочие стержни с помощью поперечных прутьев соединяются в пространственные каркасы путем сваривания, реже вязания;

в каркасе не должно быть менее четырех продольных стержней (идеально – 6);

поперечное армирование выполняется с шагом 20-60 сантиметров;

как правило, толщина ленточного фундамента составляет 30 сантиметров;

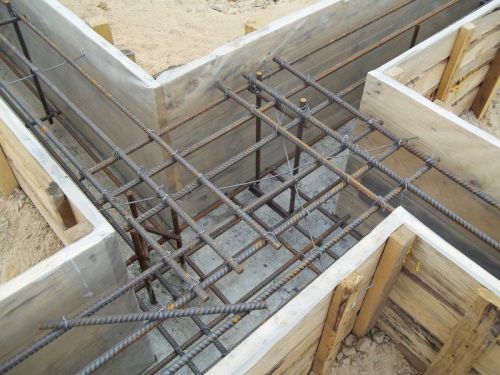

углы и Т-образные пересечения являются уязвимыми местами, поэтому их нужно усиливать металлическими лапками или вутами.

Для легких построек достаточно использовать стержни сечением от 12 до 14 миллиметров, но для жилого дома этого будет мало. В последнем случае лучше применять арматуру диаметром 18-22 миллиметра.

Как правильно рассчитать арматуру?

Необходимое количество арматуры зависит от периметра фундамента, ширины ленты и ее длины.

Процесс расчета:

чтобы рассчитать правильно длину стержней в одном поясе, нужно взять длину фундамента и умножить ее на количество прутьев в этом поясе;

для определения количества перемычек по горизонтали нужно разделить длину фундамента на расстояние между ними;

высчитайте длину одной горизонтальной перемычки, для этого от общего числа прутьев одного пояса отнимается единица и получившееся число помножается на величину шага между перемычками; к итоговому значению нужно добавить 5 сантиметров для выступов;

чтобы определить общую длину горизонтальных перемычек, необходимо их длину умножить на количество;

длина и количество вертикальных перемычек высчитывается аналогично горизонтальным;

после произведения всех вычислений, сложите величины длины стержней, перемычек по горизонтали и вертикали и умножьте на число арматурных поясов.

Чтобы перестраховаться лучше купить материал с запасом 10-15%. Иногда бывают ошибки в расчетах, иногда брак или можете испортить арматуру при монтаже.

Несколько напутствующих рекомендаций

Что нужно знать:

Еще на этапе проектирование необходимо вычислить нагрузку на фундамент. А лучше рассчитать ее на каждый участок основания. В процессе расчета учитывается вес будущих стен (можно взять вес материалов для них), кровли, межкомнатных перегородок. Запас здесь также будет нелишним, так как дополнительную нагрузку составит мебель, коммуникации, бытовая техника и даже снег на крыше зимой.

Исследуйте грунт. Не каждая почва способна выдерживать значительные нагрузки. За точным определением этого параметра лучше обратиться к профессионалам.

Продольные рифленые стержни в каркасе основания должны быть уложены минимум в 2 ряда. Расчет остальной арматуры производится в соответствии со СНиП.

При монтаже стержней придерживайтесь максимальной точности углов между ними.

Процесс армирования ленточного основания

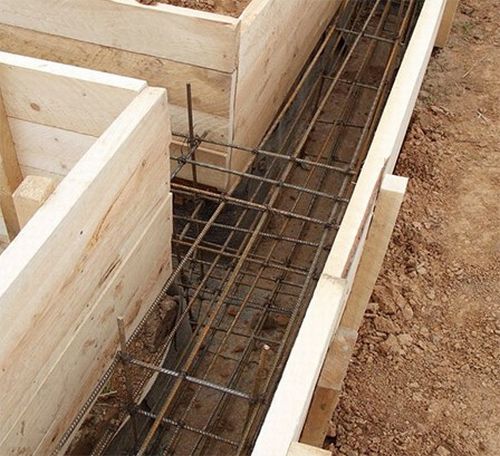

К монтажу арматуры можно переходить после того, как вырыта траншея и установлена опалубка.

Как проходит процесс армирования:

1. Сначала на дно высыпается подушка из песка (100-200 миллиметров), затем его нужно утрамбовать.

2. После песка накладывается слой щебня (также 100-200 миллиметров).

3. По окончании изготовления подушки будущего фундамента, можно переходить к монтажу каркаса из арматуры.

Вязка арматуры

Для ленточного фундамента нужно применять ребристую арматуру в качестве продольных стержней и гладкую – в качестве поперечных.

Арматура связывается между собой следующим образом:

по всему периметру и углам нужно вбить опорные стержни, они должны быть вертикально расположенными (проверяется отвесом);

на дно укладываются бруски, кирпичи или любой другой материал, который бы обеспечил зазор (кладите подложки так, чтобы арматура не провисала);

на подложки кладется арматура – это будет нижним продольным слоем;

по углам стержни лучше загибать на перпендикулярную полосу более, чем на 25 сантиметров;

затем нужно скрепить продольные пруты с опорными стержнями;

уровнем необходимо проверить горизонтальность уложенной арматуры;

после этого монтируется верхний продольный слой, фиксируемый поперечной арматурой;

при этом рекомендуется делать ячейки от 150 до 400 миллиметров.

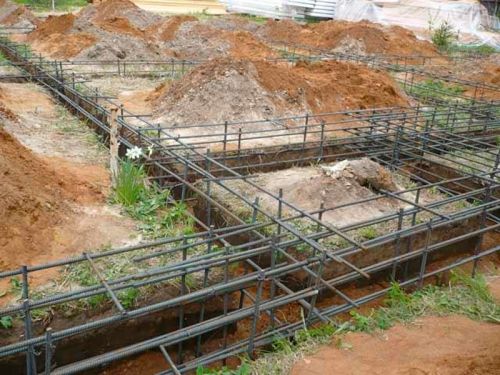

На самом деле процесс возведения каркаса не так сложен, но он трудоемкий и требует частых проверок правильности укладки арматуры. В случае с ленточным фундаментом, вязку арматуры можно производить непосредственно в траншее.

4. Когда каркас готов, лучше еще раз проверить его уровнем. Он должен быть расположен строго горизонтально.

5. Затем нужно вбить штыри в стены траншеи. Они укрепят каркас, когда Вы будете заливать фундамент. При этом штырь также должен быть ребристым и иметь длину около 40 сантиметров. Шаг между стержнями должен составлять два метра.

6. Следующим шагом станет подготовка мест, для коммуникаций. В таких местах нужно установить и закрепить трубы.

7. После можно смело начинать заливку бетона.

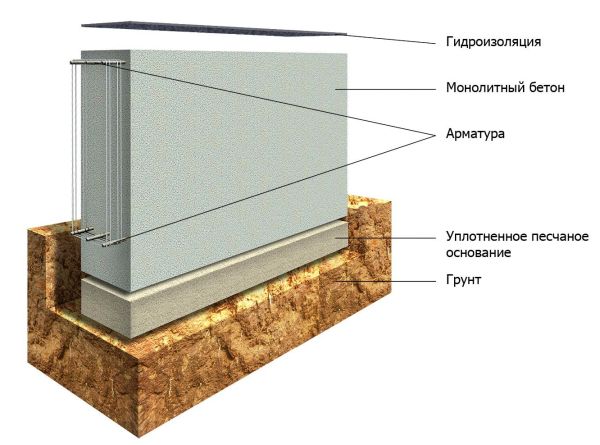

8. Когда бетон высохнет, снимайте опалубку, накрывайте фундамент гидроизоляцией и переходите к процессу возведения стен.

Заключение

Армирование фундамента имеет огромное значение. Металлический каркас значительно увеличивает качественные характеристики основания: возрастает прочность, долговечность, надежность, устойчивость.

Произвести монтаж каркаса для фундамента не так сложно. Нужно лишь тщательно соблюдать правила и постоянно проверять положение арматуры как по горизонтали, так и вертикали.
