Однотрубная схема отопления частного дома

Однотрубная система отопления частного дома является оптимальным вариантом для обогрева: налицо экономичность самой системы и простота монтажа, удобство эксплуатации и совершенно приемлемые требования по установке! Рассмотрены плюсы и минусы функционирования, монтаж и принципиальная схема работы системы.

Однотрубная система отопления частного дома

Любой владелец частного дома понимает, что его жилище, прежде всего, должно быть теплым. Поэтому при строительстве стоит задуматься над выбором системы отопления.

Системы отопления в частных домах тем и хороши, что их можно смонтировать на индивидуальный заказ – в проекте будут учтены все требования и пожелания хозяина. Сегодня существует множество отопительных систем, но все они работают по одно- и двухтрубной схемам. В нашей статье рассматривается однотрубная система отопления, как наиболее экономичный вариант обогрева частного дома.

Общее описание оборудования

В однотрубную систему отопления входит следующее оборудование:

  • Отопительный котел
  • Нагревательные приборы
  • Расширительный бак
  • Трубопроводы
  • Терморегуляторы

Котел является основным звеном в системе – с его помощью теплоноситель нагревается до требуемой температуры. Котлы могут работать на газообразном, твердом и жидком топливе (жидкотопливные используют мазут, твердотопливные - уголь).

Котел

Нагревательные приборы (как правило, это радиаторы или конвекторы) обеспечивают комфортную температуру в комнатах, отдавая тепло нагретого теплоносителя (в большинстве случаев теплоносителем является перегретая вода).

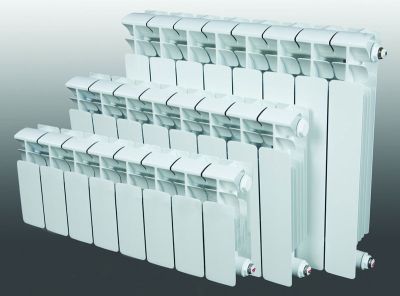

Нагревательные приборы

Примечание: если рассматривается дом в два этажа, то естественной циркуляции теплоносителя бывает недостаточно – для хорошего движения воды по трубам в систему дополнительно устанавливается циркуляционный насос. Он служит для перекачки воды и поддержания требуемого уровня давления теплоносителя.

Система трубопроводов служит для разводки теплоносителя и подведения его к нагревательным приборам. Чаще всего при однотрубной схеме отопления трубы "прячут" в пол – штробят (прокладывают в канальцах с обязательной теплоизоляцией), зашивают в конструкцию пола или (если имеется циркнасос, позволяющий увеличить давление в трубах для повышения скорости течения воды) просто скрывают в плинтусах. Сегодня можно подобрать трубопроводы небольших диаметров и широкие декоративные плинтусы-накладки, которые помогут скрыть разводку.

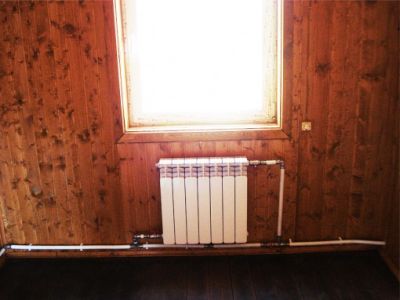

Система трубопроводов

Важно: прокладка труб должна осуществляться с обязательным уклоном от котла – особенно, если система отопления предусматривает естественную циркуляцию теплоносителя. Уклон может быть небольшим – так вода сможет самостоятельно двигаться по трубам.

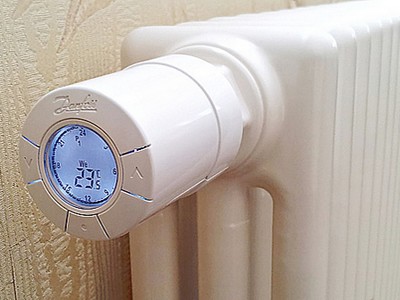

Для контроля температуры теплоносителя и, соответственно, увеличения/уменьшения температуры обогрева в комнатах на нагревательных приборах установлены терморегуляторы. С их помощью можно контролировать уровень подачи воды в приборы в каждом отдельном помещении.

Терморегулятор

Чтобы поддерживать нужное давление воды в системе, необходима установка расширительного бака. Как правило, бак монтируют рядом с котлом – раньше его устанавливали в самой высокой точке системы (к примеру, если дом одноэтажный, а котел находится в доме, то бак следовало установить выше котла – под потолком, или на чердаке). Это требование относилось к отопительным котлам старого образца.

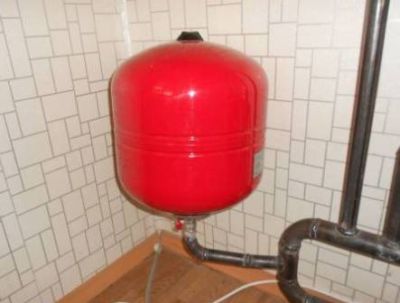

Расширительный бак

Сегодня же производители часто предоставляют полный комплект отопительного оборудования (котел, бак, КИПы), причем согласно инструкции бак можно устанавливать и не в самой высшей точке системы.

Принцип действия

Системы отопления, подключенные по однотрубной схеме, могут быть вертикальными и горизонтальными, иметь верхнюю или нижнюю разводку.

1. Горизонтальная однотрубная схема

Этот вариант монтажа наиболее распространен для одноэтажных частных домов: разводка трубопроводов в системе производится в горизонтали. В общем виде система представлена так: вода поступает в котел, там нагревается до заданной температуры, подается по системе трубопроводов по прямой трубе (горизонтально), поступает в радиаторы, и, пройдя весь путь до последнего радиатора, остывшей возвращается в котел.

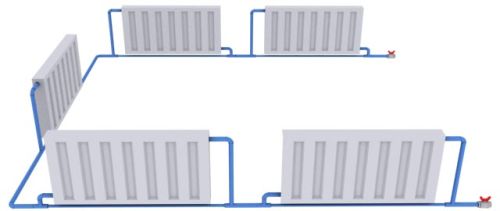

Горизонтальная однотрубная система отопления

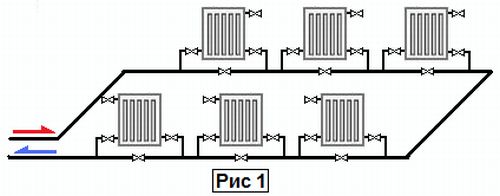

Рис.1: Горизонтальная однотрубная система отопления

Горизонтальная однотрубная система отопления двухэтажного дома

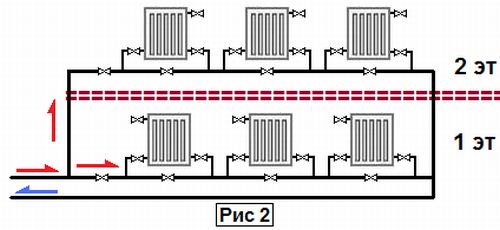

Рис.2: Горизонтальная однотрубная система отопления двухэтажного дома

Этот вид системы отопления может быть выполнен и с нижней, и с верхней разводкой – когда теплоноситель подается либо сверху (с чердака), либо снизу (под давлением).

2. Вертикальная однотрубная схема

Принцип действия такой же, что и у предыдущего варианта разводки, отличие заключается лишь в вертикальном расположении разводки труб. Данный вариант монтажа характерен для частных домов, имеющих два-три этажа.

Вертикальная однотрубная система отопления двухэтажного дома

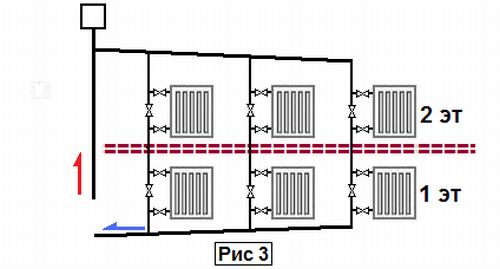

Рис.3: Вертикальная однотрубная система отопления двухэтажного дома

Теплоноситель не может циркулировать (перемещаться по трубам) самостоятельно долгое время – для его перемещения необходимо постоянно поддерживать определенное значение давления в системе, а это означает, что и температура должна быть повышенной. Чтобы избежать постоянных перепадов нагрева-охлаждения воды, приходится использовать трубопроводы больших диаметров.

Примечание: для увеличения скорости циркулирования воды по трубам прокладку осуществляют с небольшим (до 0,3%) уклоном.

Если давления в системе недостаточно, то обязательным условием для нормального функционирования отопления является установка циркуляционного насоса. Этот вид системы может работать только при верхней разводке трубопроводов.

Принципиальная схема однотрубной системы отопления частного дома с верхней разводкой показана на рис.4.

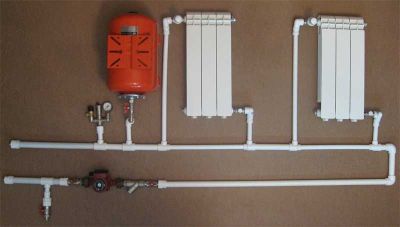

Однотрубная система отопления частного дома

Рис.4: Однотрубная система отопления частного дома

  1. котел
  2. расширительный бак
  3. "разгонный" коллектор (служит для выравнивания давления воды в системе при его естественной циркуляции)
  4. нагревательные приборы (радиаторы или конвекторы)
  5. часть пути теплоносителя по обратной линии ("обратки")
Примечание: стрелками показано направление движения теплоносителя в системе.

Как видно из рисунка, в этом случае расширительный бак находится в самой высшей точке системы, и имеет "воздушник" - вентиль для выпуска излишков воздуха. Путь теплоносителя от последнего нагревательного прибора до возврата в котел проходит под уклоном - таким образом, создается дополнительное давление воды в системе, поскольку температура значительно снижена.

Важно: данная схема описана для открытой схемы однотрубной системы, в которой теплоноситель сообщается с воздухом в атмосфере посредством расширительного бака. В закрытых системах аналогичных схем "сообщение" происходит внутри системы, когда создается избыточное давление. Закрытые системы характерны для многоэтажных домов в силу своей герметичности. Воздух в этом случае отводится через специальные вентили-"воздушники".

Особенности подключения

Для подключения приборов в однотрубной схеме системы отопления частного дома необходимо учесть следующее:

Однотрубная система отопления

а) диаметры подводки и отвода теплоносителя в основном кольце должны быть больше на пару размеров, чем диаметры подводки и отвода к приборам. К примеру, если условный диаметр ДУ подключения равен 20мм, то условный диаметр основного кольца должен составить не менее 50мм. Почему? Потому что должен соблюдаться перепад давлений, способствующий естественной циркуляции теплоносителя в системе;

б) последовательное "навешивание" обогревательных приборов не должно мешать работе всей системы, поэтому можно предусмотреть подключение байпасов – перемычек, используемых для регулирования температуры теплоносителя. Байпасы способствуют перемещению воды по контуру без снижения теплоотдачи приборами, а это позволяет хозяину дома в любой момент "довесить" или демонтировать прибор для ремонта.

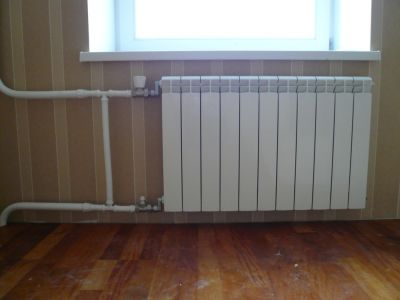

Однотрубная система отопления

Точки подключения к приборам также могут быть самыми разными – сбоку, снизу, по диагонали.

Совет: поскольку теплоноситель будет прогревать помещения неравномерно (в ближайших к котлу комнатах температура воды окажется выше, чем в последующих), то можно использовать радиаторы с разным числом секций (либо конвекторы разной длины).

в) уклон трубопроводов для нормального движения теплоносителя по ним должен начинаться сразу же после разгонного коллектора и заканчиваться при поступлении остывшей воды в котел. Согласно СНиП величина уклона должна быть не менее 0,3% или 5 градусов;

г) металлопластиковые и ПВД трубы имеют преимущество перед металлическими в силу своей низкой шероховатости внутренних стенок – к тому же монтаж их легче из-за меньшего веса. Кроме того, трубы из полипропилена имеют преимущество: они дешевле, к ним легче подобрать соединительные и фасонные элементы (муфты, тройники, отводы, запорную арматуру);

Однотрубная система отопления

д) подключение радиаторов следует производить параллельно основному контуру – при этом обязательно следует предусмотреть вентили для выпуска воздуха и терморегуляторы – для контроля температуры при подаче теплоносителя.

Важно: если система отопления – с верхней разводкой, то "воздушники" не понадобятся, т.к. весь воздух выйдет через расширительный бак.

Видео: Однотрубная и двухтрубная схема отопления

Достоинства и недостатки

Как и у любого другого вида отопительных систем, тут имеются свои плюсы и минусы:

Плюсы:
  • Простота монтажа (возможна установка котла и прокладка трубопроводов своими силами), и, как следствие, снижение затрат на услуги специалистов
  • Ниже себестоимость за счет меньшего количества труб (в отличие от двухтрубной системы отопления на однотрубную потребуется ровно в два раза меньше метров трубопроводов – вот такой каламбур!) – другими словами, экономичность
  • Эстетика внешнего вида (данная схема позволяет спрятать трубы, проходящие в комнатах)
Минусы:
  • Последовательное поступление теплоносителя в обогревательные приборы (к моменту поступления воды в последний прибор в доме температура теплоносителя существенно снижается)
  • Потребность в повышенном давлении
  • Сложности в использовании металлических трубопроводов

Однотрубная система отопления

Первый недостаток устраним с помощью навешивания дополнительных приборов в самых удаленных от точки раздачи тепла помещениях (ну, или увеличении количества секций на радиаторах).

Второй недостаток также легко устранить, установив циркулярный насос для перекачки теплоносителя. Однако тут же возникает другой: увеличение затрат на расход электроэнергии.

Третий недостаток вполне исправим, если использовать не металлические, а металлопластиковые или трубы ПВД (полипропиленовые высокого давления). Сегодня производители полимерных труб предлагают изделия на любые параметры и фасонные части к ним.

Видео: Однотрубная и двухтрубная схема отопления - какую выбрать?

И последнее: производители всегда прилагают инструкцию по монтажу к своему отопительному оборудованию, поэтому самостоятельная установка котла и подключение нагревательных приборов в однотрубной системе отопления частного дома не должны представлять особые сложности.
