Монтаж дренажной системы с отводными колодцами

Монтаж дренажной системы требует предварительно проектирования с учетом обильности осадков в регионе, уклона участка и прочих показателей, определяющих необходимое количество стоков и расход труб на эффективное покрытие всей площади.

Схема дренажной системы участка

Основная функция дренажной системы любого типа – отведение воды от фундамента и равномерное ее распределение по участку. Разведение осадков способствует равномерному увлажнению почв, в том числе на участках "под посадку". Основные составляющие системы отведения – дренажные насосы и колодцы, объединенные открытыми и закрытыми трубами.

Типы дренажных систем

Самый простой вариант водоотведения для частного дома – это поверхностный дренаж. Система состоит из сети траншей, укрепленных слоем бетонной заливки. Строить траншейную сеть легко, а вот ухаживать – не просто. Придется регулярно чистить наземные отводы, иначе их загрязнение приведет к заливу участка.

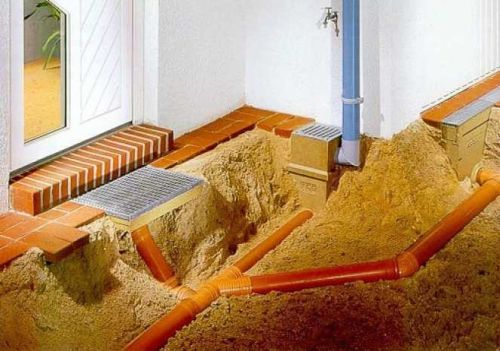

Поверхностный дренаж участка

Закрытая система дренажа работает по схожему принципу, но с фильтрацией. Так, траншеи пересыпаются щебенкой и песком, слои фильтруют осадки от мусора. Чистить тоже придется, но реже и проще. Этот способ отведения не работает в местах, где сильные ливни – обычное явление, с большими осадками отвод не справится.

Закрытая система дренажа

Закрытую систему можно сравнительно быстро перепроектировать в систему подземных труб. Оба простых типа дренажа нередко используются на участках до их застройки, как каркас будущего водоотвода.

Сложная подземная система дренажного отлива строится на базе прокладки гофрированных труб по участку. Отвод на коллекторы и колодцы гарантирует эффективность при осадках любой интенсивности. Отрицательная сторона вопроса – стоимость, которая, впрочем, компенсируется сроком службы.

Сложная подземная система дренажного отлива

Проектирование дренажной системы на участке

Проектирование и прокладка системы дренажа должны быть произведены до застройки, чтобы исключить подмывание фундамента и почв, что явно не поспособствует прочности строения.

Расчет дренажной системы – первый этап проектирования. Расчет нужен для точной калькуляции расходов, он строится на следующих данных:

  • необходимая глубина прокладки труб;
  • периметр (длина) трубопровода;
  • уклон дренажа;
  • место отвода осадков.

Так, средняя глубина закладки труб – 0,5–1 метр, а наклон каждого метра составляет от 1,5 до 2 см. Точнее определиться с этим моментом можно, отталкиваясь от глубины фундамента, наклона площади и средней годовой нормы осадков в регионе. Что касается выбора диаметра труб, 10 см – оптимальный вариант для большинства климатических поясов нашей страны.

Схема укладки дренажных труб

Нарисуйте схему расположения дренажных каналов, после чего повторите расчеты и только тогда закупайте необходимые материалы. Потребуются:

  • щебень и гравий;
  • песок;
  • трубы;
  • геотекстильный материал;
  • инспекционные колодцы.

Устройство дренажной системы

Последовательность действий при постройке дренажной системы достаточно проста, что позволяет построить ее, не прибегая к помощи специалистов. Тем более, если получилось спроектировать, собрать по схеме готовую конструкцию труда не составит.

Желательно заниматься работой по устройству дренажа минимум вдвоем, это разительно ускорит процесс и позволит точнее разместить элементы системы без "маячков".

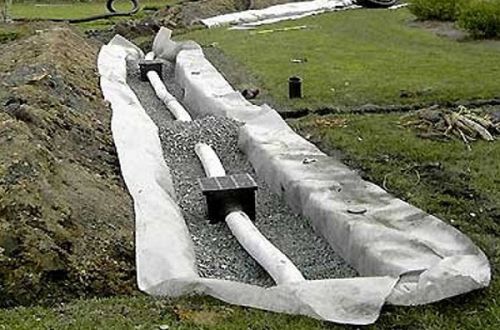

Устройство дренажа своими руками

  1. По схеме выкопайте траншеи под выкладку труб, утрамбуйте почву.
  2. Засыпьте в канавы щебенку и слой песка.
  3. Выстелите каналы геотекстильным полотном так, чтобы края выходили наружу в объеме достаточном, для нахлеста.
  4. Поверх полотна всыпьте 20 см слоя гравия средней зернистости.
  5. Выложите трубы, предварительно обернув их полотном геотекстиля. Геотекстиль позволит разительно продлить срок эксплуатации системы в любом типе почв.
  6. Зафиксируйте герметиком стыки труб Можно использовать для этого муфтовую систему.
  7. Заверните концы геотекстиля выкладки.
  8. Выставьте смотровые колодцы на каждые 50 метров системы.
  9. Закопайте траншеи.

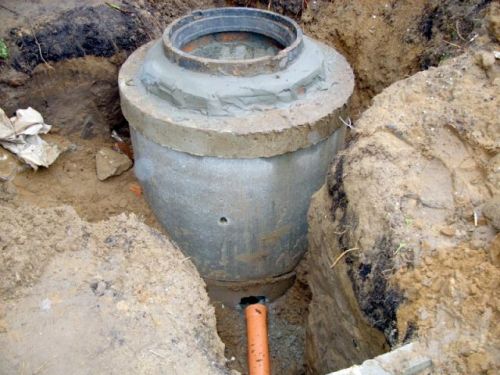

Устройство дренажного колодца
Располагать дренажный колодец для сбора стока воды лучше в самой низкой точке участка.

Основные элементы дренажного колодца: люк, основание и шахта. Последовательность сбора конструкции даже проще, чем выкладка труб дренажа.

Устройство дренажного колодца своими руками

  • Выройте яму под колодец и просыпьте ее слоем песка.
  • Выполните опалубку ямы досками и перелейте слоем бетона.
  • Проведите армирование поверхности средней (10х10) сеткой, после чего закрепите арматуры укрепления.
  • На арматуру, после просыхания бетона, натяните сетку и забетонируйте слой.
  • Через несколько дней опалубку можно удалять и подключить дренажи к колодцу.
  • Поверх колодца ставится прочная тяжелая крышка.

Видео: Устройство дренажа на участке - полезные советы и рекомендации

Количество колодцев, в том числе промежуточных, а также непосредственная длина дренажной системы определяется в каждом конкретном случае. Опять же, распределять размещение колодцев следует еще на этапе проектирования. Но последовательность действий монтажа нужно проводить только в описанном выше порядке, т. е. сразу прокладывать трубы, и только после заниматься колодцами стока. Иначе задача заметно усложнится и придется пользоваться азами геодезии, дабы банально не промахнуться с наведением трубопровода на место стока, или же "наращивать" трубы.
